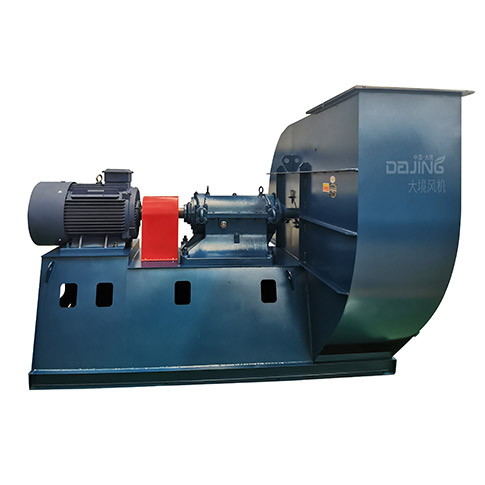

4-68離心通引風機

　　4-68離心通引風機均系1982年風機行業聯合設計的系列產品，主要適用于火力發電廠中蒸發量為230t/h以下蒸汽鍋爐的通、引風系統，在性能相近又無特殊要求時，G4-68亦可用于礦井通風及一般通風，兩型風機均具有效率高、低噪聲、高強度的優點。

　　通風機輸送的介質為空氣，溫度不超過80℃。引風機輸送的介質為煙氣，溫度不超過250℃.在引風機前必須加裝除塵效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，提高風機的使用壽命。

　　風機型式

　　通風機和引風機均為單吸式，有№8、№9、№10、№11.2、№12.5、№14、№16共七種機號。每種風機均可制成右旋和左旋兩種形式，，從電機一端正視，葉輪順時針旋轉則成為右旋，以“右”表示；反之為左旋風機，以“左”表示。

　　風機出風口位置以機殼的出風口角度表示，“左”“右”風機均可制成0°、45°、90°、135°、180°、225°共六中角度，當你有特殊要求可提前說明。

　　風機的傳動方式為D式，電機與風機連接采用彈性聯軸器直聯傳動。

　　結構和特性

　　本風機主要由葉輪、機殼、進風口、調節門及傳動組組成；

　　葉輪——由12個后傾機翼形葉片焊接于弧錐形輪蓋與平板輪盤中間而成，引風機葉輪一般選16Mn,且在葉片與輪蓋交接處襯上耐磨護板，葉片頭部采用了實心體；并在易磨損部增加耐磨材料堆焊，提高葉片使用壽命，而通風機則與之有別。葉輪經靜動平衡校正和超速運轉實驗，故運轉平穩可靠。

　　機殼——用普通鋼板焊機而成的蝸形體。單吸入風機的機殼做成兩種不同形式：№8～№12.5的機殼做成整體結構，№14、№16機殼的四分之一可拆掉。對于引風機蝸形板開有清灰門，適當加厚，以防煙灰磨損。

　　進風口——收斂式流線整體結構，用螺栓固定于機殼入口一側；

　　調節門——用來調風機流量大?。弧?、№12.5由11片花瓣式葉片組成，№14、№16有13片花瓣式葉片組成，均軸向安裝于進風口前，由于采用外部傳動結構，故轉動靈活方便，調節范圍由90°（全閉）到0°（全開）。調節門板把位置，從進風口方向看，在右側，對于右旋風機，板把手由下往上推是由全閉到全開方向；對于左旋風機，板把由上往下拉是全閉到全開方向。衛視調節門各部位正常工作，必須注意潤滑。對于通風機的調節門，采用鈣鈉基潤滑脂潤滑；對于引風機，因氣體溫度較高，須采用二硫化鉬高溫（260℃）潤滑脂潤滑。

　　傳動組——傳動方式均為D式，由主軸、軸承箱、聯軸器等組成。主軸由鋼制成，采用滾動軸承和水冷整體軸承箱，因此，須加裝輸水管，耗水量因環境不同而異，一般按0.5～1m3/h考慮，軸承箱上裝有溫度計和油位指示器，潤滑選用30號機械油，加油量按油位標志要求實施。
