高溫耐磨風機

　　高溫耐磨風機主要適用于火力發電廠中2～670t/h蒸汽鍋爐的痛、引風機系統。在無其他特殊要求時，G4-73系列風機可用于礦井通風及一般通風。

　　高溫耐磨風機輸送的介質為空氣，溫度不得超過80℃；引風機輸送的介質為煙氣，溫度不得超過250℃.在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠的使用情況，所配除塵器效率不得低于85%。

　　風機型式

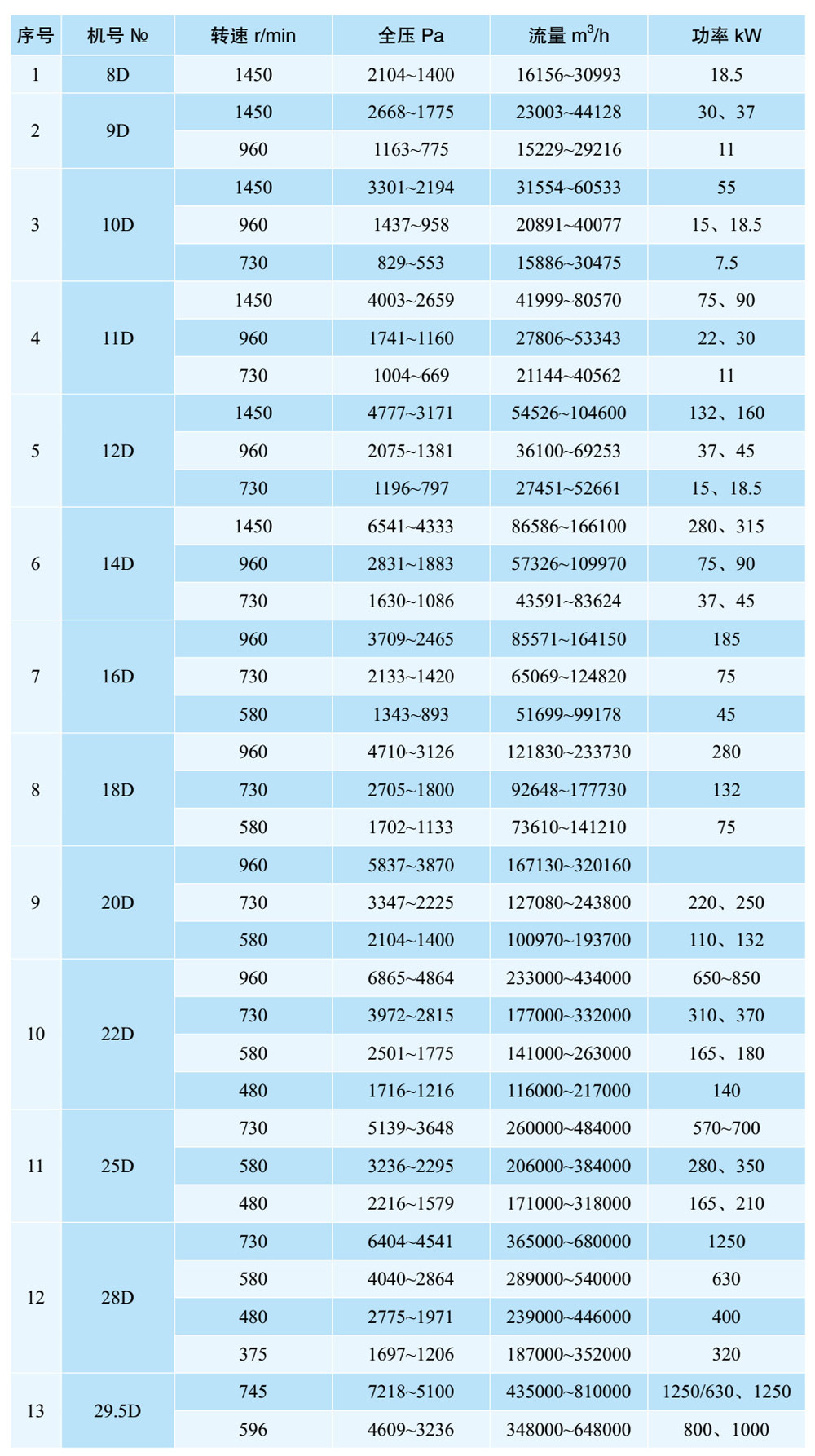

　　1、通風機與引風機均制成單吸入，各有8～29.5#共13個機號。

　　2、從電機一端正視，葉輪順時針旋轉則成為右旋，以“右”表示；反之為左旋風機，以“左”表示。

　　3、風機的出風口位置，以機殼的出風口位置表示。

　　4、風機的傳動方式為D式，均采用彈性聯軸器鏈接。

　　結構性能

　　高溫耐磨風機主要由葉輪、機殼、進風口及傳動部分組成：

　　1.葉輪——12片后傾機翼斜切型葉片焊接于錐弧形前盤與平板后盤中間。由于采用了機翼形葉片，保證了風機效率高、低噪音、高強度。葉輪經靜、動平衡校正和超速運轉實驗，故運轉平穩可靠。同一機號的通、引風機葉輪，結構相同，但材質不同，一般來說通風機選A3，引風機選16Mn。

　　2、機殼——用普通鋼板焊接成蝸形體。單吸入風機的機殼做成三種不同形式（8～12#機殼做成整體結構，不能折開；14～16#機殼做成兩開式；18～29.5機殼做成三開式），對引風機蝸形板做了適當加厚，以防磨損。

　　3、進風口——收斂、流線型的進風口制成整體結構，用螺栓固定于風機入口一側。

　　4、調節門——用來調節流量的裝置，軸向安裝于進風口之前。調節范圍由0度（全開）到90度全閉。調節門的板把位置從進風口方向看在右側，對右旋風機，板把向下往上推是由全閉到全開方向，對左旋風機，板把由上往下拉是由全閉到全開方向。

　　5、傳動——傳動部分的主軸由鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：8～16#用整體的筒式軸承箱；18～29.5#用兩個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位指示器（僅引風機）。潤滑油采用說30號機械油，加油量按油位標志要求。8～16#整體筒式軸承箱如采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽子已制。引風機備有水冷裝置，因此須加裝輸水管耗水量隨氣溫不同而異，一般按0.5～1m3/h考慮。

　　使用說明

　　1、安裝注意事項

　　(1)在一些結合面上，為了防止生銹，減少拆卸困難，應涂上一層潤滑油或機械油；

　　(2)在上結合面的螺栓時，如有定位銷釘應先上好銷釘，再擰緊螺栓；

　　(3)檢查機殼內及其它殼體內部，不應有掉入或遺忘的工具及雜物。

　　2、維護

　?。?）定期清除及輸氣管道內的灰塵、污垢及水能雜質，并防止生銹。

　　（2）風機修理時必須先斷電停機，不允許在運轉中進行，開關有專人監護，以防止中途送電；

　?。?）對溫度計機油標的靈敏性應定期檢查；

　?。?）除每次拆修后應更換潤滑油外，還應定期更換潤滑油；

　?。?）每次維修前后均應仔細記錄、清點、核對工具及原材料數量，以防遺忘在風機及管道內部；

　?。?）風機試車時進出風方向十米內不許站人；

　?。?）安裝、維修及試車時嚴禁無關人員在場圍觀。

　　一、軸承箱震動劇烈

　　1、風機軸與電機軸不同心，聯軸器歪斜；

　　2、機殼或進風口與葉輪摩擦；

　　3、基礎的剛度不夠或不牢固；

　　4、葉輪鉚釘松動或輪盤變形；

　　5、葉輪軸盤與軸松動，聯軸器螺栓活動；

　　6、機殼與支架、軸承箱與支架、軸承箱蓋與座等連接螺栓松動；

　　7、風機進、出風的地方管道安裝不良，產生震動；

　　8、轉子不平衡；

　　9、管網過細，風速過快。

　　二、軸承溫升過高

　　1、軸承箱震動劇烈；

　　2、潤滑脂質量不良、變質或填充過多含有灰塵、粘砂、污垢等雜質；

　　3、軸承箱蓋、座連接螺栓之緊力過大或過小；

　　4、軸與滾動軸承安裝歪斜，前后兩軸承不同心；

　　5、滾動軸承損壞。

　　三、電動機電流過大或溫升過高

　　1、開車時進氣管道閘門或節流閥未關嚴；

　　2、流量超出規定值或風管漏氣；

　　3、風機輸出的氣體中含有粘性物質或氣溫太低，氣體密度太大；

　　4、電機輸入電壓過低或電源單項斷電；

　　5、聯軸器鏈接不正，皮圈過緊或間隙不勻；

　　6、受軸承箱震動劇烈影響

　　7、受并聯風機工作情況惡化或發生故障的影響；

　　四、皮帶滑下

　　兩皮帶輪應該相對應的槽沒有對正

　　五、皮帶跳動

　　兩皮帶輪距離較近或皮帶過長

　　1、終身享受一站式售后服務；

　　2、質保期內免費售后服務，

　　3、接到報修電話24小時到達現場進行售后，新疆、西藏等偏遠地區72小時到達現場售后。

　　訂貨須知

　　1、訂貨時請注明風機機號、風量、壓力、出風口角度、旋轉方向，以及電機型號功率、轉速等；

　　2、可根據客戶現場需求進行選型，量身定做；

　　3、根據用戶需求選擇物流方式或包裝，

　　4、想客戶之所想，急客戶之所急，隨時或按約定日期發貨。

　　5、如上述機號、出風口角度、傳動方式均不能滿足您生產之需，我廠可以為您設計制造您滿意的風機。
